SYSTEM MULTI SPLIT – ZASADY PROJEKTOWANIA I NAJWAŻNIEJSZE OGRANICZENIA

SYSTEM MULTI SPLIT – ZASADY PROJEKTOWANIA I NAJWAŻNIEJSZE OGRANICZENIA

Systemy multi split C&H są bardzo wygodnym rozwiązaniem tam, gdzie z jednej jednostki zewnętrznej chcemy obsłużyć kilka pomieszczeń. Dają oszczędność miejsca, porządkują elewację i pozwalają połączyć kilka jednostek wewnętrznych w jeden układ. Z tego względu są chętnie wybierane do mieszkań, apartamentów, małych biur oraz obiektów, w których liczba możliwych lokalizacji agregatu jest ograniczona.

W praktyce system multi split wymaga jednak dokładniejszego projektowania niż klasyczny układ split. Sam fakt, że można podłączyć kilka jednostek wewnętrznych do jednego agregatu, nie oznacza jeszcze pełnej dowolności doboru. Kluczowe są tu ograniczenia wydajnościowe, długości instalacji, różnice wysokości oraz zgodność kombinacji jednostek.

Pierwsza kwestia to sama idea doboru. W układzie multi split nie dobiera się systemu wyłącznie na podstawie liczby pomieszczeń. Należy zacząć od realnego zapotrzebowania na moc chłodniczą lub grzewczą w każdym pomieszczeniu, a następnie dobrać agregat, który będzie w stanie obsłużyć przewidywany sposób pracy całego układu. Ma to duże znaczenie, ponieważ jednostki wewnętrzne nie zawsze pracują jednocześnie z pełnym obciążeniem, ale projekt trzeba oprzeć na warunkach rzeczywistych, a nie życzeniowych. Stąd nierzadko suma mocy jednostek wewnętrznych jest nieco wyższa niż wydajność nominalna agregatu zewnętrznego.

Druga kwestia to liczba jednostek, które można podłączyć do konkretnego agregatu. Dla serii Free Match multi model CHML-U14RK2-NG obsługuje od 1 do 2 jednostek, CHML-U18RK2-NG również od 1 do 2, CHML-U21RK3-NG i CHML-U24RK3-NG od 2 do 3, CHML-U28RK4-NG i CHML-U36RK4-NG od 2 do 4, natomiast CHML-U42RK5-NG od 2 do 5 jednostek. To już na starcie pokazuje, że liczba podłączeń zależy od modelu agregatu i nie można jej traktować w oderwaniu od jego wydajności.

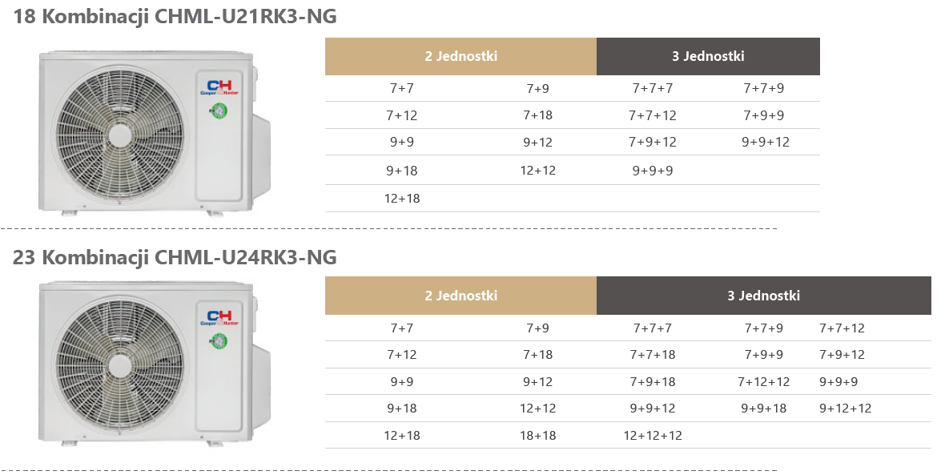

Rysunek 1 - Wycinek tabeli konfiguracji dla modeli 21 i 24.



Bardzo istotne jest również to, że w praktyce nie ma większego znaczenia sam typ jednostki wewnętrznej. W systemach Free Match dostępne są jednostki ścienne, konsole, kanałowe i kasetonowe, ale z punktu widzenia konfiguracji układu kluczowy nie jest sam typ urządzenia, tylko jego wydajność oraz dopuszczalna kombinacja z danym agregatem. Innymi słowy, o poprawności układu nie decyduje to, czy wybieramy jednostkę ścienną czy kasetonową, tylko to, czy suma i proporcje wydajności jednostek mieszczą się w dopuszczalnym zakresie dla konkretnej jednostki zewnętrznej. Tabelę takich konfiguracji można znaleźć w katalogu produktowym.

Jest to o tyle ważne, że często pojawia się błędne założenie, że skoro agregat ma określoną liczbę króćców, to można podłączyć do niego dowolny zestaw jednostek o dowolnych mocach. Tak nie jest. Producent przewiduje konkretne kombinacje, które zostały zweryfikowane pod względem pracy układu, sterowania oraz rozkładu wydajności. W materiale katalogowym znajduje się tabela konfiguracji, z której wynika między innymi liczba dostępnych kombinacji dla poszczególnych modeli. Dla CHML-U14RK2-NG przewidziano 8 kombinacji, dla CHML-U18RK2-NG 10, dla CHML-U21RK3-NG 18, dla CHML-U24RK3-NG 23, dla CHML-U28RK4-NG 40, dla CHML-U36RK4-NG 96, a dla CHML-U42RK5-NG 199 kombinacji. Tę tabelę warto traktować jako punkt obowiązkowy przy doborze.

Równie ważne są maksymalne odległości robocze instalacji chłodniczej. Maksymalna długość pomiędzy agregatem a najdalszą jednostką wynosi 20 m dla modeli od CHML-U14RK2-NG do CHML-U28RK4-NG oraz 25 m dla CHML-U36RK4-NG i CHML-U42RK5-NG. Z kolei maksymalna długość całkowita instalacji wynosi odpowiednio 40 m, 40 m, 60 m, 60 m, 70 m, 80 m i 100 m. Warto to podkreślić, ponieważ hasło o instalacji do 100 mb dotyczy skrajnego wariantu w tej serii, a nie każdego agregatu. Jeżeli projektant lub instalator założy tę wartość automatycznie dla mniejszych modeli, bardzo łatwo wejść w układ, który formalnie da się połączyć, ale nie będzie zgodny z warunkami producenta.

Nie można też pominąć różnicy wysokości, która standardowo wynosi 15 lub 25 m w zależności od modelu. W budynkach wielokondygnacyjnych lub w układach z agregatem oddalonym pionowo od części jednostek wewnętrznych jest to parametr krytyczny. Nawet jeżeli bilans mocy się zgadza, przekroczenie dopuszczalnej różnicy wysokości może przekreślić poprawność projektu i właściwą pracę.

Podsumowując, system multi split daje dużą swobodę, ale tylko w granicach jasno określonych parametrów. Dlatego poprawny dobór powinien zawsze obejmować cztery kroki: określenie realnego zapotrzebowania na moc, sprawdzenie dopuszczalnej liczby i konfiguracji jednostek, weryfikację długości oraz różnic wysokości, a na końcu potwierdzenie całego zestawu w tabeli konfiguracji w katalogu. Dopiero takie podejście pozwala zaprojektować układ, który będzie nie tylko możliwy do zamontowania, ale również poprawny technicznie i bezproblemowy w eksploatacji.
