Systemy Smart Home zdobywają coraz większą popularność w domach. Dotyczy to również integracji klimatyzatorów. Jedym z rozwiązań jest system Ampio, który można łatwo połączyć z urządzeniami Cooper&Huter. Jak zintegrować wybrane klimatyzatory ścienne z automatyką budynkową oferowaną przez Ampio?
Integracja odbywa się przewodowo – przez Modbus RTU – po doposażeniu klimatyzatora w sterownik naścienny XK76. Fabryczne aplikacje WiFi (EWPE Smart / ConnectLife) nie udostępniają API, dlatego do integracji z systemami inteligentnych budynków w praktyce stosuje się rozwiązanie przewodowe oparte o Modbus RTU.

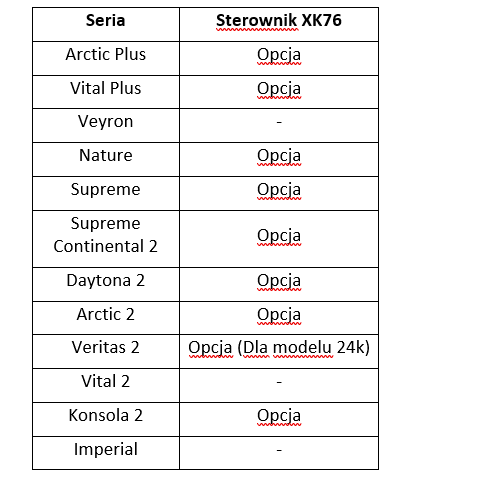

Po pierwsze sprawdź kompatybilność urządzenia. Nie wszystkie serie Cooper&Hunter oferują przewodową integrację. Dla serii, które wspierają integrację przewodową, jest ona dostępna jako opcja po doposażeniu w sterownik XK76. Modele, które mają możliwość podłączenia ze sterownikiem przedstawia poniższa tabela”:
Ważne:
- Sterownik XK76 można podłączyć tylko do jednego klimatyzatora.
- Do komunikacji Modbus RTU ze Smart Home wymagany jest przewód 2‑żyłowy z wtyczką JST XHP‑2 (podłączenie do portu CN3 sterownika).
Lista elementów koniecznych do integracji:
- Sterownik naścienny przewodowy XK76 (dla każdego klimatyzatora osobno).
- Przewód z wtyczką JST XHP‑2 (2‑żyłowy) do połączenia sterownika z RS485.
- Moduł Ampio M-CON-485-s (interfejs RS485).
- Moduł Ampio Rozdzielacz CAN HUB.
- Moduł Ampio M-SERV-s.
- Przewód komunikacyjny 4‑żyłowy (do CAN: H, L, +, −).
- Przewód Ethernet oraz router WiFi/ethernet (dla M‑SERV‑s).
- Zasilacz 12 V (24 W) do zasilenia CAN HUB.
Jeżeli integrujesz więcej niż jeden klimatyzator, sterowniki XK76 można łączyć szeregowo wykorzystując porty CN3 (wejście) i CN4 (wyjście).
Połączenie XK76 do klimatyzatora:
- Odłącz zasilanie klimatyzatora przed rozpoczęciem prac.
- Zdejmij tylną obudowę sterownika XK76, delikatnie podważając ją małym płaskim śrubokrętem.
- Przeprowadź 4‑żyłowy przewód komunikacyjny (z zestawu XK76) przez otwór instalacyjny w tylnej obudowie.
- Wepnij przewód do gniazda CN2 sterownika XK76.
- Na płycie jednostki wewnętrznej klimatyzatora znajdź gniazdo COM_MANUAL (zwykle w okolicy listwy elektrycznej; przewód połączeniowy bywa już wyprowadzony w tę okolicę).
- Połącz przewód komunikacyjny sterownika z gniazdem COM_MANUAL klimatyzatora przy pomocy przewodu połączeniowego.
- Przywróć zasilanie i wykonaj krótki test: włącz i wyłącz klimatyzator z poziomu sterownika XK76. Jeśli sterowanie działa – przejdź do podłączenia Modbus RTU.
Podłączenie Sterownika do Ampio:
- Podłącz przewód 2‑żyłowy z wtyczką JST XHP‑2 do portu CN3 w sterowniku XK76 (Modbus RTU).
- Drugi koniec przewodu podłącz do modułu Ampio M-CON-485-s: żyłę z zacisku CN3‑A1 podłącz do zacisku A, a żyłę z CN3‑B1 do zacisku B.
- Połącz moduł M-CON-485-s z rozdzielaczem CAN HUB przewodem 4‑żyłowym, wykorzystując zaciski H, L, +, − po obu stronach.
- Połącz CAN HUB z modułem M-SERV-s przewodem 4‑żyłowym: na CAN HUB użyj H, L, +, −, a na M‑SERV‑s użyj CAN High, CAN Low, +, GND.
- Zasil CAN HUB zasilaczem 12 V (24 W).
- Podłącz M‑SERV‑s przewodem Ethernet do routera (sieć lokalna).
Uwaga praktyczna:
- Jeśli używasz wielu sterowników XK76, możesz prowadzić magistralę szeregowo przez CN3/CN4 i doprowadzić ją do jednego interfejsu RS485 (zgodnie z projektem instalacji).
- Zadbaj o poprawną polaryzację A/B w całej magistrali RS485.

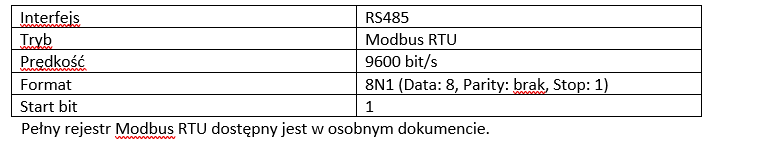

Główne parametry komunikacji Modbus:
Konfiguracja Ampio:
Po stronie Ampio konfiguracja polega na wykryciu urządzeń w sieci i zaprogramowaniu komunikacji Modbus w środowisku Ampio Designer.
- Pobierz i uruchom program do wyszukiwania adresów IP urządzeń Ampio.
- Odszukaj adres IP modułu/serwera (np. M‑SERV‑s) i otwórz go w przeglądarce internetowej.
- Połącz się z Ampio Designer i dodaj urządzenie RS485/Modbus (M-CON-485-s) do projektu.
- Skonfiguruj parametry portu RS485 zgodnie z sekcją „Ustawienia komunikacji Modbus RTU”.
- Dodaj odpowiednie rejestry (zmienne) według dokumentu protokołu i przypisz je do logiki/scene/automatyki (np. tryb pracy, nastawa temperatury, włącz/wyłącz).
Podsumowanie
Aby połączyć klimatyzator Cooper&Hunter z Ampio, stosuj integrację przewodową: doposaż jednostkę w sterownik XK76, wyprowadź Modbus RTU przez CN3 (JST XHP‑2) na interfejs Ampio M-CON-485-s i dalej w sieć CAN do M‑SERV‑s. Następnie skonfiguruj Modbus w Ampio Designer zgodnie z parametrami 9600/8N1 i mapą rejestrów z dokumentu protokołu.
