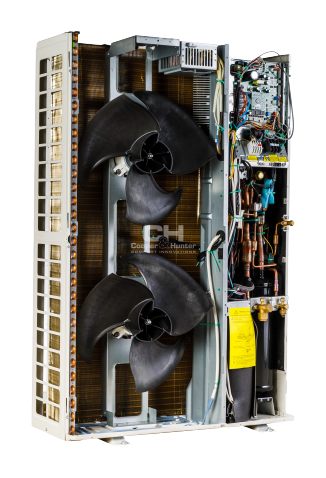

Jednostki zewnętrzne CHV5 Mini to urządzenia o kompaktowych gabarytach z wyrzutem powietrza do przodu. CHV5 Mini to jednostki pracujące jako pojedyncze urządzenia o mocy do 16,0 kW. Jednostki mogą współpracować z dowolnymi urządzeniami wewnętrznymi CHV5 takimi jak kanałowe, kasetonowe, ścienne, przypodłogowe, konsole czy moduł AHU Kit. Zaletą systemów CHV są ponadto szerokie możliwości sterowania pilotami bezprzewodowymi, sterownikami naściennymi, kontrolerami centralnymi, z aplikacji WiFi czy poprzez BMS (w zależności od modelu jednostki w standardzie lub opcja). Układy CHV Mini mają zastosowanie głównie w średnich obiektach komercyjnych takich jak biura, restauracje czy sklepy. Ponadto układy cechują się szerokimi zakresami temperatur zewnętrznych pracy, wysoką wydajnością i energooszczędnością oraz łatwym projektowaniem w dedykowanym programie komputerowym VRF Selector Ultimate.
Konstrukcja urządzenia ułatwiająca czyszczenie i serwis.
Możliwość prowadzenia długich instalacji chłodniczych.
Urządzenie o niewielkich wymiarach ułatwiających transport i montaż.
Technologia gwarantująca sprawną pracę kompresora nawet przy niskiej częstotliwości.
Urządzenie wykorzystujące nowoczesną i niezawodną technologię komunikacji CAN.
Automatyczne wyszukiwanie i adresowanie jednostek przy pierwszym rozruchu.
Automatyczny i łatwy do przeprowadzenia pierwszy rozruch systemu po zakończeniu montażu.
Urządzenie napełnione czynnikiem chłodniczym R410A
Kiedy funkcja ta jest aktywna, ustawienia temperatury są dostępne w ograniczonym zakresie, by oszczędzać energię
Urządzenie z energooszczędną sprężarką inwerterową z regulacją wydajności.
Możliwość wydajnego ogrzewania do -20°C.
Możliwość pracy z ograniczonym poziomem ciśnienia akustycznego w godzinach nocnych.
Możliwość pracy urządzenia z obniżonym poziomem ciśnienia akustycznego.
Uruchomienie urządzenia z zapamiętanymi nastawami po zaniku zasilania.
Automatyczne wykrywanie usterek oraz komunikowanie błędów odpowiednimi kodami.
Bezpieczne uruchomienie urządzenia przy obniżonym napięciu zasilania.
Urządzenie wyposażone w funkcje i technologie gwarantujące niezawodność działania oraz zabezpieczające podzespoły.
Automatyczne i inteligentne odszranianie urządzenia przez odwrócenie obiegu.
Możliwość centralnego sterowania wieloma urządzeniami ze sterownika naściennego.
Możliwość opcjonalnego zdalnego kontrolowania pracy i sterowania urządzeniem.
Możliwość sterowania wieloma urządzeniami jednocześnie za pomocą opcjonalnego centralnego sterownika.
Możliwość zablokowania chłodzenia lub ogrzewania z poziomu płyty głównej jednostki zewnętrznej.
| Nazwa wariantu | Kolor | Cena (Netto) |
| CHV-5S80NK1 | - | Na zapytanie |
| CHV-5S100NK1 | - | Na zapytanie |
| CHV-5S120NK2(NM2) | - | Na zapytanie |
| CHV-5S140NK2(NM2) | - | Na zapytanie |
| CHV-5S160NK2(NM2) | - | Na zapytanie |
| Model | CHV-5S120NK2(NM2) | CHV-5S140NK2(NM2) | CHV-5S160NK2(NM2) | |
| Wydajność | ||||
| Chłodzenie | kW | 12.1 | 14.0 | 16.0 |
| Grzanie | kW | 14.0 | 16.5 | 18.0 |
| EER | kW/kW | 3.99 | 3.90 | 3.37 |
| COP | kW/kW | 4.28 | 4.18 | 3.87 |
| Przepływ powietrza | m³/h | 6000 | 6300 | 6600 |
| Poziom ciśnienia akustycznego | dB(A) | 68 | 69 | 69 |
| Zasilanie | V/faza/~Hz | 220V/1/50 (380V/3/50) | 220V/1/50 (380V/3/50) | 220V/1/50 (380V/3/50) |
| Zużycie energii | ||||
| Chłodzenie | kW | 3.03 | 3.59 | 4.75 |
| Grzanie | kW | 3.27 | 3.95 | 4.65 |
| Prąd znamionowy | ||||
| Chłodzenie | A | 13.3(8.0) | 15.6(9.5) | 20.7(12.5) |
| Grzanie | A | 14.3(8.7) | 17.2(10.4) | 20.3(12.3) |
| Maksymalne zużycie energii | kW | 5.70(6.20) | 6.30(6.70) | 6.80(7.02) |
| Maksymalny prąd | A | 28.8(10.5) | 31.8(11.4) | 34.3(11.9) |
| Sprężarka | typ | Rotacyjna | Rotacyjna | Rotacyjna |
| Ilość sprężarek | szt | 1 | 1 | 1 |
| Zakres pracy | ||||
| Chłodzenie | °C | -5~52 | -5~52 | -5~52 |
| Grzanie | °C | -20~27 | -20~27 | -20~27 |
| Ilość czynnika | kg | 3.3 | 3.3 | 3.3 |
| Maksymalna ilość jednostek wewnętrznych | jedn. | 7 | 8 | 9 |
| Średnica rury | ||||
| Ciecz | mm(cal) | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø19.05 (3/4") |
| Gaz | mm(cal) | Ø9.52 (3/8") | Ø9.52 (3/8") | Ø9.52 (3/8") |
| Wymiary(szer. x głęb. Xwys.) netto | mm | 900x340x1345 | 900x340x1345 | 900x340x1345 |
| Wymiary(szer. x głęb. Xwys.) brutto | mm | 998x458x1515 | 998x458x1515 | 998x458x1515 |
| Waga netto | kg | 112(122) | 112(122) | 112(122) |
| Waga brutto | kg | 123(133) | 123(133) | 123(133) |
W urządzeniach marki Cooper&Hunter zastosowano najnowsze rozwiązania techniczne sprawiające, że urządzenia są przyjazne środowisku, komfortowe, a przede wszystkim solidnie wykonane. Wysoka niezawodność urządzeń pozwala na udzielenie 5 lat gwarancji.
Gwarancja zapewniona jest na urządzenia marki Cooper&Hunter zakupione u autoryzowanego dystrybutora na terenie Rzeczpospolitej Polskiej.
