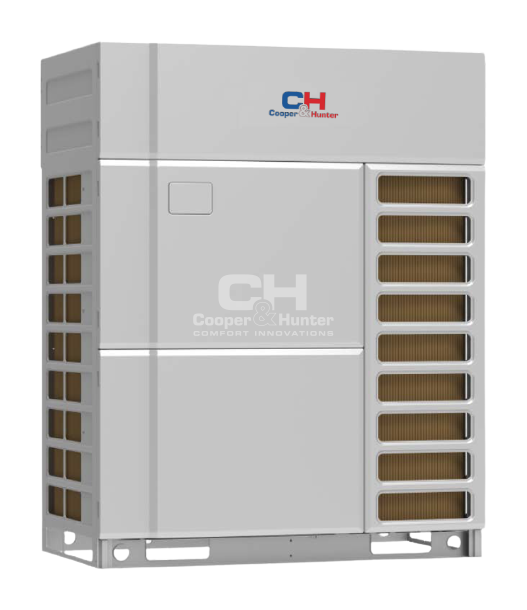

Agregat CHV6 Modular

Modular

Jednostki zewnętrzne CHV6 Modular to najnowsza generacja systemów VRF CHV o wydajnościach nawet do 61,5 kW w pojedynczym module. CHV6 Modular to jednostki, które można łączyć ze sobą tworząc większe układy maksymalnie do 4 jednostek 246 kW (4x61,5 kW). Jednostki CHV6 mogą współpracować z dowolnymi urządzeniami wewnętrznymi CHV5/CHV6 takimi jak kanałowe, kasetonowe, ścienne, przypodłogowe, konsole czy moduł AHU Kit. Zaletą systemów są ponadto szerokie możliwości sterowania pilotami bezprzewodowymi, sterownikami naściennymi, kontrolerami centralnymi, z aplikacji WiFi czy poprzez BMS (w zależności od modelu jednostki w standardzie lub opcja). Układy CHV mają zastosowanie głównie w dużych i średnich obiektach komercyjnych takich jak biurowce, galerie handlowe, hotele, restauracje czy sklepy. Ponadto układy cechują się szerokimi zakresami temperatur zewnętrznych pracy, wysoką wydajnością i energooszczędnością oraz łatwym projektowaniem w dedykowanym programie komputerowym VRF Selector Ulimate.

Sprężarka inwerterowa
Maksymalna wydajność 1 modułu 61,5 kW
Maksymalna wydajność systemu 246 kW
Maksymalna liczba jednostek wewnętrznych 80(100) szt.
Praca w chłodzeniu do 55°C
Praca w ogrzewaniu do -30°C
Technologia komunikacji CAN
Czynnik chłodniczy R410A
Poznaj cechy i funkcje
Łatwa konserwacja

Wymiana podzespołów i konserwacja urządzeń jest łatwiejsza.

Funkcja auto-restart

Jednostka w razie awarii lub utraty zasilania zapamiętuje ostatnie ustawienia i automatycznie wraca do tych ustawień po wznowieniu działania

Szeroki zakres temperatur

Jednostka pracuje w szerokim zakresie napięcia, zasilania, co znacznie ogranicza wpływ temperatury otoczenia

Technologia I-Action

Technologia I-Action

Praca awaryjna

Możliwość pracy awaryjnej w przypadku uszkodzenia jednego z modułów, zdublowanego kompresora lub wentylatora.

Pozłacane lamele skraplacza

Antykorozyjne pozłacane lamele mają 3 razy dłuższą żywotność niż normalne.

Wysokiej jakości silnik

Wysokiej jakości silniki zapewniają jednostajną i cichą pracę urządzenia

Długie rurociągi

Długie rurociągi

Wysoka wydajność

Klimatyzator jest tak zaprojektowany, aby osiągać wysoką sprawność i być oszczędny w użytkowaniu

Funkcja oszczędzania energii

Kiedy funkcja ta jest aktywna, ustawienia temperatury są dostępne w ograniczonym zakresie, by oszczędzać energię

Komfortowy tryb nocny

Przy zastosowaniu tej opcji użytkownik może znacznie zredukować poziom hałasu podczas snu, dzięki ustawieniu niskiej prędkości wentylatora

Funkcja cichej pracy

Jednostka pracuje ciszej przy zmniejszonej prędkości pracy wentylatora i automatycznych ustawieniach

Al DC Inverter

Al DC Inverter

Jednostka z regulowanym sprężem dyspozycyjnym

Jednostka kanałowa posiada możliwość zmiany sprężu.

Praca w niskich temperaturach

Skuteczna praca przy niskim temperaturach zewnętrznych

Technologia CAN

Nowoczesna technologia komunikacji CAN

Prosty automatyczny pierwszy rozruch

Pierwszy rozruch systemu po montażu jest w dużej części automatyczny i łatwy do przeprowadzenia

Autodiagnoza

Awarie urządzenia są sygnalizowane na wyświetlaczu za pomocą kodów błędów, co ułatwia diagnozowanie ich przyczyn

Start przy obniżonym napięciu

Jednostka bezpiecznie się uruchamia przy obniżonym napięciu

Zabezpieczenia

Jednostka jest wyposażona w wiele funkcji zapewniających niezawodność działania.

Szeroki zakres napięcia

Jednostka działa przy szerokim zakresie napięć, redukując wpływ wahań napięcia na pracę urządzenia

Inteligentny system odszraniania

W razie konieczności urządzenie samo się odszrania zwiększając tym samym wydajność ogrzewania i oszczędzając energię

Centralne sterowanie

Możliwość sterowania urządzeniem na odległość

Monitorowanie na odległość (Opcja)

Możliwość kontrolowania urządzenia na odległość.

Praca Kaskadowa

Możliwość pracy kaskadowej

Sterowanie centralne (Opcja)

Możliwość sterowania kilkoma urządzeniami jednocześnie za pomocą centralnego sterownika naściennego

Automatyczne adresowanie jednostek

System automatycznie wyszukuje i adresuje jednostki

Sygnał wyłączenia awaryjnego

Jednostka posiada wbudowane gniazdo obsługujące beznapięciowy sygnał awaryjnego zatrzymania pracy

Blokada trybu pracy

Możliwość zablokowania chłodzenia lub ogrzewania z poziomu płyty głównej jednostki zewnętrznej

Cennik
Nazwa wariantu Kolor Cena (Netto)
CHV6-224NMX Biały Na zapytanie
CHV6-280NMX Biały Na zapytanie
CHV6-335NMX Biały Na zapytanie
CHV6-400NMX Biały Na zapytanie
CHV6-450NMX Biały Na zapytanie
CHV6-504NMX Biały Na zapytanie
CHV6-560NMX Biały Na zapytanie
CHV6-615NMX Biały Na zapytanie
Dane techniczne
Model CHV6-224NMX CHV6-280NMX CHV6-335NMX CHV6-400NMX CHV6-450NMX CHV6-504NMX CHV6-560NMX CHV6-615NMX
Wydajność
Chłodzenie kW 22.4 28.0 33.5 40.0 45.0 50.4 56.0 61.5
Grzanie kW 25.0 31.5 37.5 45.0 50.0 56.5 63.0 69.0
SEER kanałowe kW/kW 7.70 6.85 6.55 6.89 6.60 6.95 6.32 5.74
SEER kasetonowe kW/kW 7,36 6.20 7.20 6.74 6.36 6.56 5,65 5.56
SCOP kanałowe kW/kW 5.51 5.51 5.74 5.15 5.15 4.13 4.13 4.32
SCOP kasetonowe kW/kW 4.75 4.75 4.84 4.44 4.44 3.71 3.71 3.55
Spęż Pa 0/110 0/100 0/100 0/100 0/100 0/100 0/100 0/100
Poziom ciśnienia akustycznego dB(A) 56 57 59 59 60 61 62 63
Zasilanie V/faza/~Hz 380V/3/50 380V/3/50 380V/3/50 380V/3/50 380V/3/50 380V/3/50 380V/3/50 380V/3/50
Zużycie energii
Chłodzenie 35°C/19°C (O/I) kW 6.59 10.57 12.88 16.00 21.33 17.41 22.78 27.00
Grzanie 7°C/20°C (O/I) kW 6.28 9.52 10.36 11.61 14.51 16.58 21.09 24.27
Prąd znamionowy
Chłodzenie A 8.9 11.1 13.8 16.4 19.3 22.0 24.7 29.0
Grzanie A 8.6 10.5 13.9 17.0 19.1 23.1 23.4 30.2
Maksymalne zużycie energii kW 12.87 13.15 13.50 21.00 22.00 26.30 26.85 27.41
Maksymalny prąd A 23.0 23.5 24.1 32.5 33.5 47.0 48.0 49.0
Sprężarka typ Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll
Ilość sprężarek szt 1 1 1 1 1 1 2 2
Zakres pracy
Chłodzenie °C -5~52 -5~52 -5~52 -5~52 -5~52 -5~52 -5~52 -5~52
Grzanie °C -30~24 -30~24 -30~24 -30~24 -30~24 -30~24 -30~24 -30~24
Ilość czynnika kg 5.5 5.5 5.7 7 7.5 8 8 8.3
Maksymalna ilość jednostek wewnętrznych jedn. 13 16 19 23 26 29 33 36
Średnica rury
Gaz mm(cal) Ø19.05 (3/4") Ø22.2 (7/8") Ø25.4 (1") Ø25.4 (1") Ø28.6 (1 1/8") Ø28.6 (1 1/8") Ø28.6 (1 1/8") Ø28.6 (1 1/8")
Ciecz mm(cal) Ø9.52 (3/8") Ø9.52 (3/8") Ø12.7 (1/2") Ø12.7 (1/2") Ø12.7 (1/2") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8")
Wymiary(szer. x głęb. Xwys.) netto mm 930x775x1690 930x775x1690 930x775x1690 1340x775x1690 1340x775x1690 1340x775x1690 1340x775x1690 1340x775x1690
Wymiary(szer. x głęb. Xwys.) brutto mm 1000x830x1855 1000x830x1855 1000x830x1855 1400x830x1855 1400x830x1855 1400x830x1855 1400x830x1855 1400x830x1855
Waga netto/brutto kg 215/225 215/225 220/230 290/305 290/305 295/310 350/365 350/365
