Produkty CHV5/6

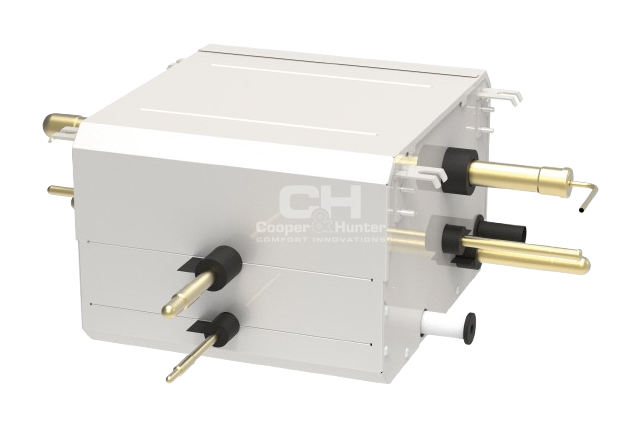

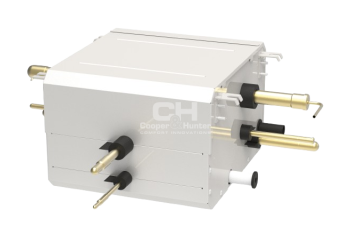

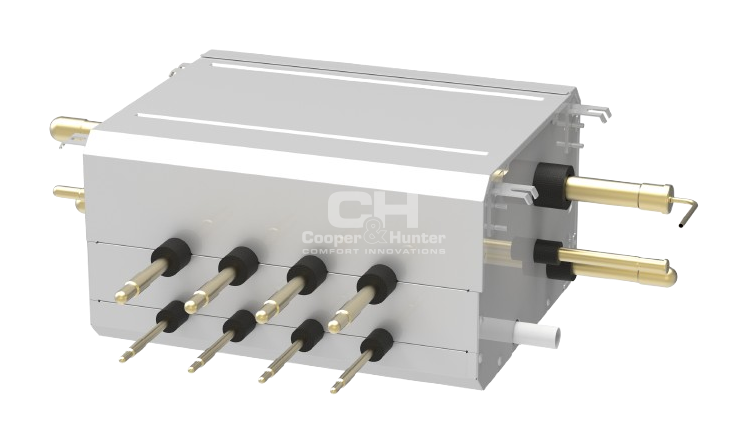

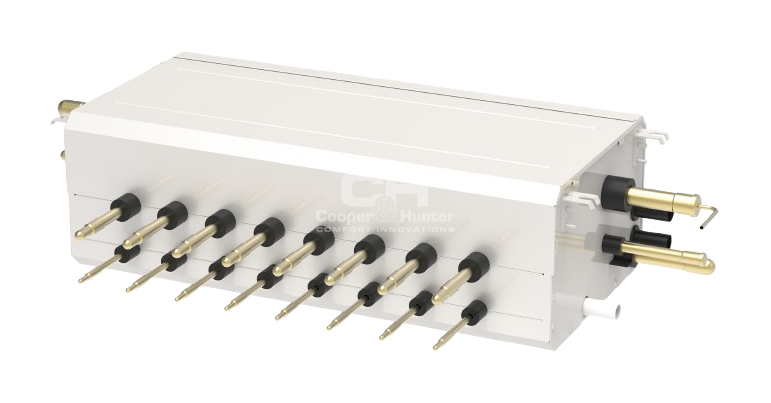

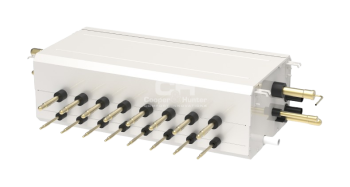

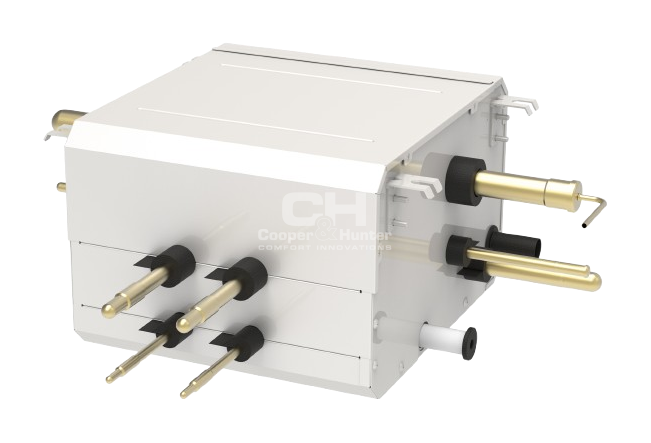

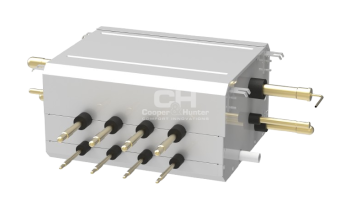

Moduł Odzysku Ciepła HR

Moduł HR

Moduły Odzysku Ciepła HR pełnią funkcję rozdzielaczy przepływu czynnika w systemach CHV Heat Recovery. Moduły występują w wersjach 1,2,4 i 8-gałęziowych. Pozwalają one na obsługę do 64 jednostek wewnętrznych o sumarycznej mocy 85 kW.

Możliwość zabudowy w suficie podwieszanym

Wbudowany odpływ skroplin

Zasilanie 230V AC

Cennik

Nazwa wariantu	Kolor	Cena (Netto)
HR6B1NK	-	Na zapytanie
HR6B2NK	-	Na zapytanie
HR6B4NK	-	Na zapytanie
HR6B8NK	-	Na zapytanie

Dane techniczne

Model		HR6B1NK	HR6B2NK	HR6B4NK	HR6B8NK
Wydajność
Max. wydajność chłodzenia jedn. wewn.	kW	16,0	28,0	45,0	85.0
Ilość gałęzi	szt.	1	2	4	8
Maksymalna liczna jedn. wewn.	szt.	8	16	32	64
Zasilanie	V/faza/~Hz	220-240/1/50	220-240/1/50	220-240/1/50	220-240/1/50
Średnica rury
Ciecz	cal	3/8"	3/8"	1/2"	1/2"
Gaz wysokie P	cal	3/4"	3/4"	7/8"	7/8"
Gaz niskie P	cal	7/8"	7/8"	1 1/8"	1 1/8"
Wymiary(szer. x głęb. Xwys.) netto	mm	340x388x250	340x388x250	460x388x250	784x388x250
Waga netto	kg	12.0	14.5	20.6	33.0

Pliki do pobrania

Karta gwarancyjna

Tylko dla zalogowanych do Strefy Instalatora

Protokół reklamacyjny

Tylko dla zalogowanych do Strefy Instalatora

Karty katalogowe

modul-hr.pdf (667.11kB)

Instrukcje użytkownika

om-chv6-mode-exchange-box-en.pdf (23.15MB)
