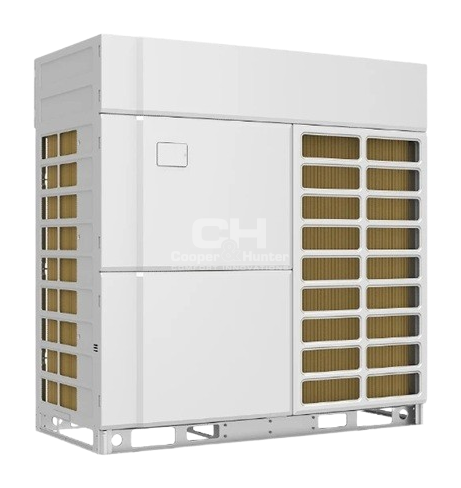

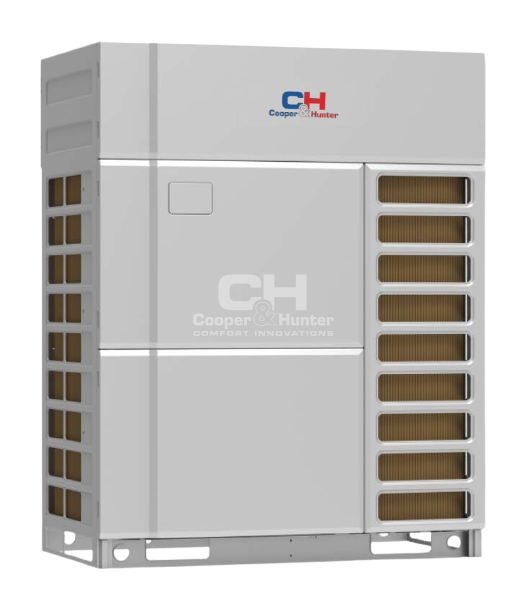

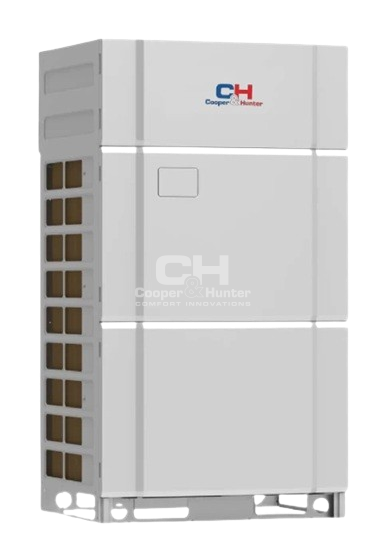

Jednostki zewnętrzne CHV6 MAX to nowa generacja systemów VRF CHV6 o dużych wydajnościach nawet do 101 kW w pojedynczym module. CHV6 Max to jednostki typu modular co pozwala je łączyć ze sobą tworząc większe układy maksymalnie do 4 jednostek 360 kW (4x90 kW). Jednostki CHV6 mogą współpracować z dowolnymi urządzeniami wewnętrznymi CHV5/CHV6 takimi jak kanałowe, kasetonowe, ścienne, przypodłogowe, konsole czy moduł AHU Kit. Zaletą systemów CHV są ponadto szerokie możliwości sterowania pilotami bezprzewodowymi, sterownikami naściennymi, kontrolerami centralnymi, z aplikacji WiFi czy poprzez BMS (w zależności od modelu jednostki w standardzie lub opcja). Układy CHV mają zastosowanie głównie w dużych i średnich obiektach komercyjnych takich jak biurowce, galerie handlowe, hotele, restauracje czy sklepy. Ponadto układy cechują się szerokimi zakresami temperatur zewnętrznych pracy, wysoką wydajnością i energooszczędnością oraz łatwym projektowaniem w dedykowanym programie komputerowym VRF Selector Ulimate.
Konstrukcja urządzenia ułatwiająca czyszczenie i serwis.
Technologia gwarantująca sprawną pracę kompresora nawet przy niskiej częstotliwości.
Możliwość prowadzenia długich instalacji chłodniczych.
Jednostka z możliwością regulacji sprężu dyspozycyjnego wentylatora.
Urządzenie wykorzystujące nowoczesną i niezawodną technologię komunikacji CAN.
Automatyczny i łatwy do przeprowadzenia pierwszy rozruch systemu po zakończeniu montażu.
Automatyczne wyszukiwanie i adresowanie jednostek przy pierwszym rozruchu.
Urządzenie napełnione czynnikiem chłodniczym R410A
Uruchomienie urządzenia z zapamiętanymi nastawami po zaniku zasilania.
Automatyczne wykrywanie usterek oraz komunikowanie błędów odpowiednimi kodami.
Bezpieczne uruchomienie urządzenia przy obniżonym napięciu zasilania.
Urządzenie wyposażone w funkcje i technologie gwarantujące niezawodność działania oraz zabezpieczające podzespoły.
Automatyczne i inteligentne odszranianie urządzenia przez odwrócenie obiegu.
Możliwość pracy awaryjnej w przypadku uszkodzenia jednego z modułów, zdublowanego kompresora lub wentylatora.
Możliwość centralnego sterowania wieloma urządzeniami ze sterownika naściennego.
Możliwość opcjonalnego zdalnego kontrolowania pracy i sterowania urządzeniem.
Możliwość sterowania wieloma urządzeniami jednocześnie za pomocą opcjonalnego centralnego sterownika.
Jednostka posiada wbudowane gniazdo obsługujące beznapięciowy sygnał awaryjnego zatrzymania pracy
Możliwość zablokowania chłodzenia lub ogrzewania z poziomu płyty głównej jednostki zewnętrznej.
Możliwość pracy kaskadowej urządzeń.
Kiedy funkcja ta jest aktywna, ustawienia temperatury są dostępne w ograniczonym zakresie, by oszczędzać energię
Urządzenie z energooszczędną sprężarką inwerterową z regulacją wydajności.
Możliwość wydajnego ogrzewania do -25°C.
Możliwość pracy urządzenia z obniżonym poziomem ciśnienia akustycznego.
| Nazwa wariantu | Kolor | Cena (Netto) |
| CHV6-224NMX-M | - | Na zapytanie |
| CHV6-280NMX-M | - | Na zapytanie |
| CHV6-335NMX-M | - | Na zapytanie |
| CHV6-400NMX-M | - | Na zapytanie |
| CHV6-450NMX-M | - | Na zapytanie |
| CHV6-504NMX-M | - | Na zapytanie |
| CHV6-560NMX-M | - | Na zapytanie |
| CHV6-615NMX-M | - | Na zapytanie |
| CHV6-680NMX-M | - | Na zapytanie |
| CHV6-730NMX-M | - | Na zapytanie |
| CHV6-785NMX-M | - | Na zapytanie |
| CHV6-850NMX-M | - | Na zapytanie |
| CHV6-900NMX-M | - | Na zapytanie |
| CHV6-952NMX-M | - | Na zapytanie |
| CHV6-1010NMX-M | - | Na zapytanie |
| Model | CHV6-224NMX | CHV6-280NMX | CHV6-335NMX | CHV6-400NMX | CHV6-450NMX | CHV6-504NMX | CHV6-560NMX | CHV6-615NMX | CHV6-680NMX | CHV6-730NMX | CHV6-785NMX | CHV6-850NMX | CHV6-900NMX | CHV6-950NMX | CHV6-1010NMX | |
| Wydajność | ||||||||||||||||
| Chłodzenie | kW | 22.4 | 28.0 | 33.5 | 40.0 | 45.0 | 50.4 | 56.0 | 61.5 | 68.0 | 73.0 | 78.5 | 85.0 | 90.0 | 95.2 | 101.0 |
| Grzanie | kW | 25.0 | 31.5 | 37.5 | 45.0 | 50.0 | 56.5 | 63.0 | 69.0 | 76.0 | 82.5 | 87.5 | 95.0 | 100.0 | 106.0 | 112.0 |
| SEER kanałowe | kW/kW | |||||||||||||||
| SEER kasetonowe | kW/kW | |||||||||||||||
| SCOP kanałowe | kW/kW | |||||||||||||||
| SCOP kasetonowe | kW/kW | |||||||||||||||
| Spęż | Pa | 0/110 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 |
| Poziom ciśnienia akustycznego | dB(A) | 58 | 59 | 61 | 61 | 62 | 63 | 64 | 65 | 66 | 66 | 67 | 67 | 68 | 68 | 69 |
| Zasilanie | V/faza/~Hz | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 |
| Zużycie energii | ||||||||||||||||
| Chłodzenie 35°C/19°C (O/I) | kW | 4.92 | 6.51 | 8.09 | 9.66 | 11.34 | 12.92 | 14.49 | 17.01 | 20.50 | 21.50 | 24.0 | 26.6 | 28.7 | 30.9 | 33.6 |
| Grzanie 7°C/20°C (O/I) | kW | 4.78 | 6.20 | 8.19 | 9.98 | 11.24 | 13.55 | 15.25 | 17.75 | 21.11 | 21.80 | 24.3 | 27.0 | 29.5 | 31.6 | 34.2 |
| Prąd znamionowy | ||||||||||||||||
| Chłodzenie | A | |||||||||||||||
| Grzanie | A | |||||||||||||||
| Maksymalne zużycie energii | kW | |||||||||||||||
| Maksymalny prąd | A | 19.9 | 22.4 | 23.3 | 28.8 | 31.0 | 31.5 | 39.3 | 46.1 | 46.1 | 49.3 | 52.2 | 57.2 | 58.7 | 60.1 | 61.8 |
| Sprężarka | typ | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll |
| Ilość sprężarek | szt | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Zakres pracy | ||||||||||||||||
| Chłodzenie | °C | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 | -5~52 |
| Grzanie | °C | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 |
| Ilość czynnika | kg | 5.0 | 5.0 | 5.2 | 6.5 | 7.0 | 7.5 | 7.5 | 7.8 | 7.8 | 11.0 | 11.0 | 11.0 | 12.0 | 12.0 | 12.0 |
| Maksymalna ilość jednostek wewnętrznych | jedn. | 13 | 16 | 19 | 23 | 26 | 29 | 33 | 36 | 39 | 43 | 46 | 50 | 53 | 56 | 59 |
| Średnica rury | ||||||||||||||||
| Gaz | mm(cal) | Ø19.05 (3/4") | Ø22.2 (7/8") | Ø25.4 (1") | Ø25.4 (1") | Ø28.6 (1 1/8") | Ø28.6 (1 1/8") | Ø28.6 (1 1/8") | Ø28.6 (1 1/8") | Ø28.6 (1 1/8") | Ø31.8 (1 1/4") | Ø31.8 (1 1/4") | Ø31.8 (1 1/4") | Ø31.8 (1 1/4") | Ø31.8 (1 1/4") | Ø38.1 (1 1/2") |
| Ciecz | mm(cal) | Ø9.52 (3/8") | Ø9.52 (3/8") | Ø12.7 (1/2") | Ø12.7 (1/2") | Ø12.7 (1/2") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø19.05 (3/4") | Ø19.05 (3/4") | Ø19.05 (3/4") | Ø19.05 (3/4") | Ø19.05 (3/4") | Ø19.05 (3/4") |
| Wymiary(szer. x głęb. Xwys.) netto | mm | 930x775x1690 | 930x775x1690 | 930x775x1690 | 1340x775x1690 | 1340x775x1690 | 1340x775x1690 | 1340x775x1690 | 1340x775x1690 | 1340x775x1690 | 1760x835x1795 | 1760x835x1795 | 1760x835x1795 | 1760x835x1795 | 1760x835x1795 | 1760x835x1795 |
| Wymiary(szer. x głęb. Xwys.) brutto | mm | 1000x830x1855 | 1000x830x1855 | 1000x830x1855 | 1400x830x1855 | 1400x830x1855 | 1400x830x1855 | 1400x830x1855 | 1400x830x1855 | 1400x830x1855 | 1828x913x1986 | 1828x913x1986 | 1828x913x1986 | 1828x913x1986 | 1828x913x1986 | 1828x913x1986 |
| Waga netto/brutto | kg | 210/220 | 210/220 | 215/225 | 280/295 | 280/295 | 285/300 | 325/340 | 325/340 | 325/340 | 425/450 | 425/450 | 425/450 | 455/480 | 455/480 | 455/480 |
W urządzeniach marki Cooper&Hunter zastosowano najnowsze rozwiązania techniczne sprawiające, że urządzenia są przyjazne środowisku, komfortowe, a przede wszystkim solidnie wykonane. Wysoka niezawodność urządzeń pozwala na udzielenie 5 lat gwarancji.
Gwarancja zapewniona jest na urządzenia marki Cooper&Hunter zakupione u autoryzowanego dystrybutora na terenie Rzeczpospolitej Polskiej.
