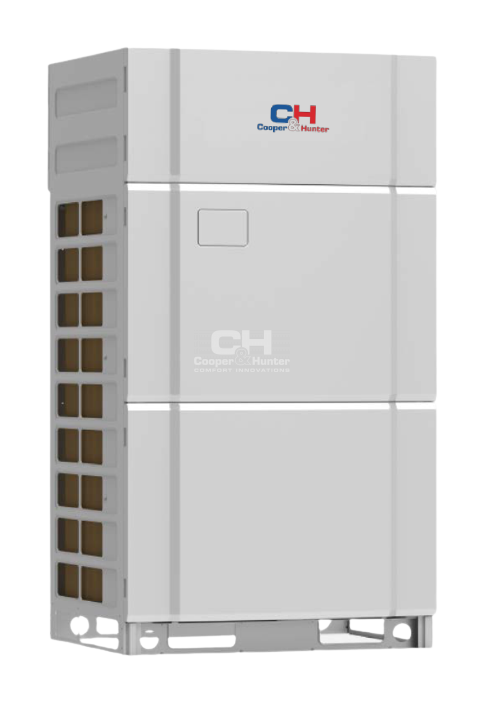

Jednostki zewnętrzne CHV6 Heat Recovery to nowa generacja systemów VRF CHV6 o dużych wydajnościach nawet do 61,5 kW w pojedynczym module. CHV6 HR to jednostki typu modular co pozwala je łączyć ze sobą tworząc większe układy maksymalnie do 4 jednostek 246 kW (4x61,5 kW). Jednostki CHV6 mogą współpracować z dowolnymi urządzeniami wewnętrznymi CHV5/CHV6 takimi jak kanałowe, kasetonowe, ścienne, przypodłogowe, konsole czy moduł AHU Kit. Ze względu na wykorzystanie modułów odzysku ciepła oraz instalację chłodniczą trzyrurową system CHV6 HR może jednocześnie zapewniać pomieszczeniom chłód i ciepło oraz pracować z instalacjami wodnymi (CO, CWU) odzyskując przy tym ciepło. Zaletą systemów CHV są ponadto szerokie możliwości sterowania pilotami bezprzewodowymi, sterownikami naściennymi, kontrolerami centralnymi, z aplikacji WiFi czy poprzez BMS (w zależności od modelu jednostki w standardzie lub opcja). Układy CHV mają zastosowanie głównie w dużych i średnich obiektach komercyjnych takich jak biurowce, galerie handlowe, hotele, restauracje czy sklepy. Ponadto układy cechują się szerokimi zakresami temperatur zewnętrznych pracy, wysoką wydajnością i energooszczędnością oraz łatwym projektowaniem w dedykowanym programie komputerowym VRF Selector Ulimate.
Konstrukcja urządzenia ułatwiająca czyszczenie i serwis.
Możliwość prowadzenia długich instalacji chłodniczych.
Jednostka z możliwością regulacji sprężu dyspozycyjnego wentylatora.
Urządzenie wykorzystujące nowoczesną i niezawodną technologię komunikacji CAN.
Automatyczne wyszukiwanie i adresowanie jednostek przy pierwszym rozruchu.
Automatyczny i łatwy do przeprowadzenia pierwszy rozruch systemu po zakończeniu montażu.
Urządzenie napełnione czynnikiem chłodniczym R410A
Kiedy funkcja ta jest aktywna, ustawienia temperatury są dostępne w ograniczonym zakresie, by oszczędzać energię
Możliwość pracy kaskadowej urządzeń.
Możliwość odzysku ciepła przy jednoczesnym chłodzeniu i ogrzewaniu różnymi jednostkami wewnętrznymi.
Możliwość pracy różnych jednostek wewnętrznych w systemie w ogrzewaniu i chłodzeniu w tym samym czasie realizując odzysk ciepła.
Możliwość pracy modułowej urządzenia.
Urządzenie z energooszczędną sprężarką inwerterową z regulacją wydajności.
Możliwość wydajnego ogrzewania do -25°C.
Uruchomienie nawiewu w trybie ogrzewania dopiero po wstępnym wygrzaniu wymiennika ciepła.
Funkcja szybkiego chłodzenia lub ogrzewania.
Możliwość pracy z ograniczonym poziomem ciśnienia akustycznego w godzinach nocnych.
Możliwość pracy urządzenia z obniżonym poziomem ciśnienia akustycznego.
Uruchomienie urządzenia z zapamiętanymi nastawami po zaniku zasilania.
Automatyczne wykrywanie usterek oraz komunikowanie błędów odpowiednimi kodami.
Bezpieczne uruchomienie urządzenia przy obniżonym napięciu zasilania.
Urządzenie wyposażone w funkcje i technologie gwarantujące niezawodność działania oraz zabezpieczające podzespoły.
Automatyczne i inteligentne odszranianie urządzenia przez odwrócenie obiegu.
Możliwość pracy awaryjnej w przypadku uszkodzenia jednego z modułów, zdublowanego kompresora lub wentylatora.
Możliwość centralnego sterowania wieloma urządzeniami ze sterownika naściennego.
Możliwość opcjonalnego zdalnego kontrolowania pracy i sterowania urządzeniem.
Możliwość sterowania wieloma urządzeniami jednocześnie za pomocą opcjonalnego centralnego sterownika.
Jednostka posiada wbudowane gniazdo obsługujące beznapięciowy sygnał awaryjnego zatrzymania pracy
Możliwość zablokowania chłodzenia lub ogrzewania z poziomu płyty głównej jednostki zewnętrznej.
| Nazwa wariantu | Kolor | Cena (Netto) |
| CHV6-H224NMX | Biały | Na zapytanie |
| CHV6-H280NMX | Biały | Na zapytanie |
| CHV6-H335NMX | Biały | Na zapytanie |
| CHV6-H400NMX | Biały | Na zapytanie |
| CHV6-H450NMX | Biały | Na zapytanie |
| CHV6-H504NMX | Biały | Na zapytanie |
| CHV6-H560NMX | Biały | Na zapytanie |
| CHV6-H615NMX | Biały | Na zapytanie |
| Model | CHV6-H224NMX | CHV6-H280NMX | CHV6-H335NMX | CHV6-H400NMX | CHV6-H450NMX | CHV6-H504NMX | CHV6-H560NMX | CHV6-H615NMX | |
| Wydajność | |||||||||
| Chłodzenie | kW | 22.4 | 28.0 | 33.5 | 40.0 | 45.0 | 50.4 | 56.0 | 61.5 |
| Grzanie | kW | 25.0 | 31.5 | 37.5 | 45.0 | 50.0 | 56.5 | 63.0 | 69.0 |
| SEER | |||||||||
| Kanałowe | 7.76 | 7.16 | 6.64 | 6.90 | 6.36 | 6.87 | 6.45 | 5.88 | |
| Kasetonowe | 7.24 | 6.37 | 6.67 | 5.93 | 5.71 | 6.72 | 6.26 | 5.25 | |
| SCOP | |||||||||
| Kanałowe | 4.80 | 4.80 | 4.92 | 4.71 | 4.71 | 4.31 | 4.31 | 4.38 | |
| Kasetonowe | 4.41 | 4.41 | 4.69 | 4.31 | 4.31 | 4.20 | 4.20 | 3.59 | |
| Spęż | Pa | 0/110 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 | 0/100 |
| Poziom ciśnienia akustycznego | dB(A) | 60 | 61 | 63 | 63 | 63 | 63 | 63 | 64 |
| Zasilanie | V/faza/~Hz | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 | 380V/3/50 |
| Maksymalne zużycie energii | kW | 12.87 | 13.15 | 13.50 | 21.00 | 22.00 | 26.30 | 26.85 | 27.41 |
| Maksymalny prąd | A | 23.0 | 23.5 | 24.1 | 37.5 | 39.3 | 47.0 | 48.0 | 49.0 |
| Bezpiecznik | A | 25.0 | 25.0 | 25.0 | 40.0 | 40.0 | 50.0 | 50.0 | 50.0 |
| Sprężarka | typ | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll |
| Ilość sprężarek | szt | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Zakres pracy | |||||||||
| Chłodzenie | °C | -10~55 | -10~55 | -10~55 | -10~55 | -10~55 | -10~55 | -10~55 | -10~55 |
| Grzanie | °C | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 |
| Odzysk ciepła | °C | -10~24 | -10~24 | -10~24 | -10~24 | -10~24 | -10~24 | -10~24 | -10~24 |
| Średnica rury | |||||||||
| Gaz niskiego ciśnienia | mm(cal) | Ø15.9 (5/8") | Ø19.05 (3/4") | Ø19.05 (3/4") | Ø22.2 (7/8") | Ø22.2 (7/8") | Ø25.4 (1") | Ø25.4 (1") | Ø25.4 (1") |
| Gaz wysokiego ciśnienia | mm(cal) | Ø19.05 (3/4") | Ø22.2 (7/8") | Ø25.4 (1") | Ø25.4 (1") | Ø28.6 (1 1/8") | Ø28.6 (1 1/8") | Ø28.6 (1 1/8") | Ø28.6 (1 1/8") |
| Ciecz | mm(cal) | Ø9.52 (3/8") | Ø9.52 (3/8") | Ø12.7 (1/2") | Ø12.7 (1/2") | Ø12.7 (1/2") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø15.9 (5/8") |
| Wymiary(szer. x głęb. Xwys.) netto | mm | 930x775x1690 | 930x775x1690 | 930x775x1690 | 1340x775x1690 | 1340x775x1690 | 1340x775x1690 | 1340x775x1690 | 1340x775x1690 |
| Wymiary(szer. x głęb. Xwys.) brutto | mm | 1000x830x1855 | 1000x830x1855 | 1000x830x1855 | 1400x830x1855 | 1400x830x1855 | 1400x830x1855 | 1400x830x1855 | 1400x830x1855 |
| Waga netto | kg | 243 | 243 | 256 | 325 | 325 | 385 | 385 | 385 |
W urządzeniach marki Cooper&Hunter zastosowano najnowsze rozwiązania techniczne sprawiające, że urządzenia są przyjazne środowisku, komfortowe, a przede wszystkim solidnie wykonane. Wysoka niezawodność urządzeń pozwala na udzielenie 5 lat gwarancji.
Gwarancja zapewniona jest na urządzenia marki Cooper&Hunter zakupione u autoryzowanego dystrybutora na terenie Rzeczpospolitej Polskiej.
