CHV5 AHU KIT

R410A Praca modułowa

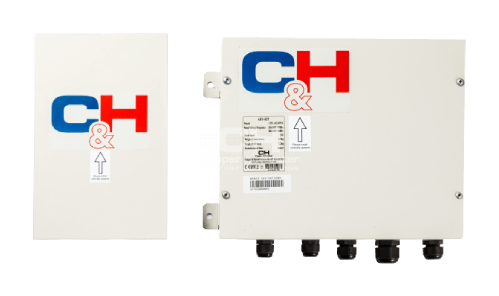

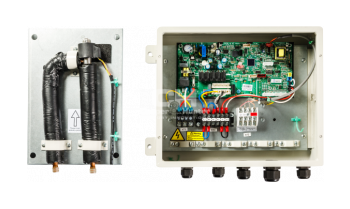

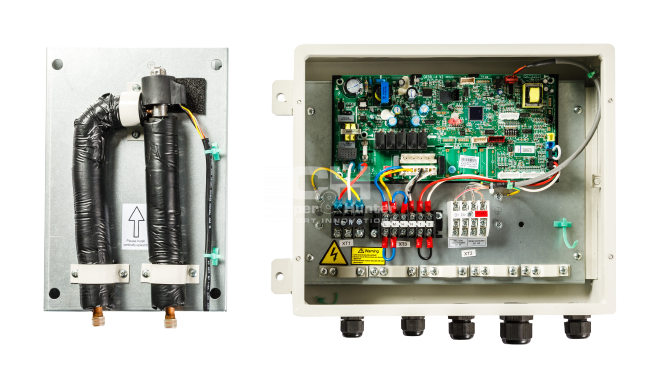

Zawór rozprężny z modułem AHUKIT to zestaw urządzeń stosowanych w centralach wentylacyjnych. Zestaw ten łączy jednostki zewnętrzne systemów CHV5 z wymiennikami ciepła. Podstawowe wydajności pojedynczych zestawów od 3,6 do 56,0 kW - można łączyć dla uzyskania większych mocy.

Różne opcje montażu, konstrukcja przyjazna dla użytkownika.
Prosta konstrukcja, wygodna do wdrożenia w projekcie.
Duży zakres uprawnień, mający zastosowanie do różnych opcji.
Sygnalizacja błędów: prosty i niezawodny system.
Autonomiczny system CHV5 - nie wymaga źródła zimna / ciepła
Poznaj cechy i funkcje
Łatwa konserwacja

Wymiana podzespołów i konserwacja urządzeń jest łatwiejsza.

Funkcja auto-restart

Jednostka w razie awarii lub utraty zasilania zapamiętuje ostatnie ustawienia i automatycznie wraca do tych ustawień po wznowieniu działania

Wysoka wydajność

Klimatyzator jest tak zaprojektowany, aby osiągać wysoką sprawność i być oszczędny w użytkowaniu

Komfortowy tryb nocny

Przy zastosowaniu tej opcji użytkownik może znacznie zredukować poziom hałasu podczas snu, dzięki ustawieniu niskiej prędkości wentylatora

Funkcja cichej pracy

Jednostka pracuje ciszej przy zmniejszonej prędkości pracy wentylatora i automatycznych ustawieniach

Zegar

Aktualny czas może być wyświetlany na pilocie.

Grzanie 8°C

Funkcja utrzymania temperatury dodatniej w pomieszczeniach, w których nie ma potrzeby utrzymywania wyższej temperatury

Tryb Auto

Tryb Auto

°F to °C

Możliwość zmiany °F to °C

Kompaktowa konstrukcja

Mniejsze wymiary jednostki ułatwiają instalację i transport, jak również obniżają koszty obsługi

Kilka prędkości wentylatora

Dzięki szerokiemu zakresowi prędkości wentylatora, urządzenie może dostosować swoją prędkość do bieżących potrzeb i warunków

Technologia CAN

Nowoczesna technologia komunikacji CAN

Autodiagnoza

Awarie urządzenia są sygnalizowane na wyświetlaczu za pomocą kodów błędów, co ułatwia diagnozowanie ich przyczyn

Start przy obniżonym napięciu

Jednostka bezpiecznie się uruchamia przy obniżonym napięciu

Zabezpieczenia

Jednostka jest wyposażona w wiele funkcji zapewniających niezawodność działania.

Szeroki zakres napięcia

Jednostka działa przy szerokim zakresie napięć, redukując wpływ wahań napięcia na pracę urządzenia

Timer 24
Tygodniowy timer

Możliwość zaprogramowania urządzenia na dowolny czas włączenia / wyłączenia na każdy dzień tygodnia osobno.

Centralne sterowanie

Możliwość sterowania urządzeniem na odległość

Blokada klawiatury

Funkcja ta umożliwia blokadę przycisków na pilocie, np. przed dziećmi.

Monitorowanie na odległość (Opcja)

Możliwość kontrolowania urządzenia na odległość.

Cennik
Nazwa wariantu Kolor Cena (Netto)
CHV-AK036NK2(NK3) - Na zapytanie
CHV-AK071NK2(NK3) - Na zapytanie
CHV-AK140NK2(NK3) - Na zapytanie
CHV-AK280NK2(NK3) - Na zapytanie
CHV-AK560NK2(NK3) - Na zapytanie
Dane techniczne
Model CHV-AK036NK2(NK3) CHV-AK036NK2(NK3) CHV-AK071NK2(NK3) CHV-AK071NK2(NK3) CHV-AK071NK2(NK3) CHV-AK140NK2(NK3) CHV-AK140NK2(NK3) CHV-AK140NK2(NK3) CHV-AK280NK2(NK3) CHV-AK280NK2(NK3) CHV-AK280NK2(NK3) CHV-AK280NK2(NK3) CHV-AK280NK2(NK3) CHV-AK560NK2(NK3) CHV-AK560NK2(NK3) CHV-AK560NK2(NK3)
Domyślna wydajność fabryczna
Chłodzenie kW 3.6 3.6 7.1 7.1 7.1 14 14 14 28 28 28 28 28 56 56 56
Grzanie kW 4 4 8 8 8 16 16 16 31.5 31.5 31.5 31.5 31.5 63 63 63
Regulacja wydajnośći
Chłodzenie kW 2.8 2.8 4.5 5.6 7.1 9 11.2 14 22.4 28 33.5 40 45 50.4 56 84
Grzanie kW 3.2 3.2 5.0 6.3 8 10 12.5 16 25 31.5 37.5 45 50 56.5 63 94.5
Zasilanie V~Hz/faza 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Zużycie energii W 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8
Średnica rury
AHU-KIT Ø6.35 (3/8") Ø6.35 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8")
Centrala wentylacyjna
Ciecz mm(cal) Ø6.35 (3/8") Ø6.35 (3/8") Ø6.35 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø9.52 (3/8") Ø12.7 (1/2") Ø12.7 (1/2") Ø12.7 (1/2") Ø15.9 (5/8") Ø15.9 (5/8") Ø19.05 (3/4")
Gaz mm(cal) Ø9.52 (3/8") Ø9.52 (3/8") Ø12.7 (1/2") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø19.05 (3/4") Ø22.2 (7/8") Ø25.4 (1") Ø25.4 (1") Ø28.6 (1 1/8") Ø28.6 (1 1/8") Ø28.6 (1 1/8") Ø31.8 (1 1/4")
Metoda połączenia mm lutowane lutowane lutowane lutowane lutowane lutowane lutowane lutowane lutowane lutowane lutowane lutowane lutowane lutowane lutowane lutowane
Wymiary(szer. x głęb. Xwys.)
EXV box mm 203x326x85 203x326x85 203x326x85 203x326x85 203x326x85 203x326x85 203x326x85 203x326x85 203x326x85 203x326x85 203x326x85 203x326x85 203x326x85 245x500x120 245x500x120 245x500x120
Skrzynka sterująca mm 334x284x111 334x284x111 334x284x111 334x284x111 334x284x111 334x284x111 334x284x111 334x284x111 334x284x111 334x284x111 334x284x111 334x284x111 334x284x111 3334x284x111 3334x284x111 3334x284x111
Transportowe mm 539x461x247 539x461x247 539x461x247 539x461x247 539x461x247 539x461x247 539x461x247 539x461x247 539x461x247 539x461x247 539x461x247 539x461x247 539x461x247 759x645x180 759x645x180 759x645x180
Waga netto kg 10 10 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 13 13 13
Model CHV-AK560NK2(NK3) +CHV-AK140NK2(NK3) CHV-AK560NK2(NK3) +CHV-AK280NK2(NK3) CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) +CHV-AK140NK2(NK3) CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) +CHV-AK280NK2(NK3) CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3)
Domyślna wydajność fabryczna
Chłodzenie kW 90 112 140 168 182.0 196.0 224.0 252.0
Grzanie kW 110.5 126 157.5 189 204.5 220.5 252.0 283.5
Zasilanie V~Hz/faza 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Zużycie energii W 8+8 8+8 8+8 8+8 8+8+8 8+8+8 8+8+8 8+8+8
Średnicy rur
Centrala wentylacyjna
Ciecz mm(cal) Ø19.05 (3/4") Ø19.05 (3/4") Ø19.05 (3/4") Ø19.05 (3/4") Ø19.05 (3/4") Ø22.2 (7/8") Ø22.2 (7/8") Ø22.2 (7/8")
Gaz mm(cal) Ø38.1 (1 1/2") Ø38.1 (1 1/2") Ø41.3 (1 5/8") Ø41.3 (1 5/8") Ø41.3 (1 5/8") Ø44.5 (1 3/4") Ø44.5 (1 3/4") Ø44.5 (1 3/4")
Metoda połączenia mm lutowane lutowane lutowane lutowane lutowane
Wymiary(szer. x głęb. Xwys.)
EXV box mm 246x500x120 + 203x326x85 246x500x120 + 203x326x85 246x500x120 + 246x500x120 246x500x120 + 246x500x120 246x500x120 + 246x500x120 + 203x326x85 246x500x120 + 246x500x120 + 203x326x85 246x500x120 + 246x500x120 + 246x500x120 246x500x120 + 246x500x120 + 246x500x120
Skrzynka sterująca mm 334x284x111 + 334x284x111 334x284x111 + 334x284x111 334x284x111 + 334x284x111 334x284x111 + 334x284x111 334x284x111 + 334x284x111 + 334x284x111 334x284x111 + 334x284x111 + 334x284x111 334x284x111 + 334x284x111 + 334x284x111 334x284x111 + 334x284x111 + 334x284x111
Waga netto kg 13.0 + 10.5 13.0 + 10.5 13.0 + 13.0 13.0 + 13.0 13.0 + 13.0 + 10.5 13.0 + 13.0 + 10.5 13.0 + 13.0 + 13.0 13.0 + 13.0 + 13.0
AHU-KIT Wydajność Pojemność wymiennika (dm³) Pojemność wymiennika (dm³) Wydajność wymiennika chłodzenie (kW) Wydajność wymiennika chłodzenie (kW) Wydajność wymiennika grzanie (kW) Wydajność wymiennika grzanie (kW) Sugerowany przpływ powietrza (m³/h) Sugerowany przpływ powietrza (m³/h)
Model CHV-AK Minimum Maksimum Minimum Maksimum Minimum Maksimum Minimum Maksimum
CHV-AK036NK2(NK3) 2.8 0.67 0.75 2.5 2.8 2.8 3.2 375 532
CHV-AK036NK2(NK3) 3.6 0.75 0.96 2.8 3.6 3.2 4 420 684
CHV-AK071NK2(NK3) 4.5 0.96 1.2 3.6 4.5 4.5 5 540 855
CHV-AK071NK2(NK3) 5.6 1.2 1.5 4.5 5.6 5 6.3 675 1064
CHV-AK071NK2(NK3) 7.1 1.5 1.9 5.6 7.1 6.3 8 840 1349
CHV-AK140NK2(NK3) 9.0 1.9 2.4 7.1 9 8 10 1065 1710
CHV-AK140NK2(NK3) 11.2 2.4 2.99 9 11.2 10 12.5 1350 2128
CHV-AK140NK2(NK3) 14.0 2.99 3.74 11.2 14 12.5 16 1680 2660
CHV-AK280NK2(NK3) 22.4 3.74 5.98 14 22.4 16 25 2100 4256
CHV-AK280NK2(NK3) 28.0 5.98 7.48 22.4 28 25 31.5 3360 5320
CHV-AK280NK2(NK3) 33.5 7.48 8.94 28 33.5 31.5 37.5 4200 6365
CHV-AK280NK2(NK3) 40.0 8.94 10.68 33.5 40 37.5 45 5025 7600
CHV-AK280NK2(NK3) 45.0 10.68 12.02 40 45 45 50 6000 8550
CHV-AK560NK2(NK3) 50.4 12.02 13.46 45 50.4 50 56.5 6750 9576
CHV-AK560NK2(NK3) 56.0 13.46 14.95 50.4 56 56.5 63 7560 10640
CHV-AK560NK2(NK3) 84.0 14.95 22.43 56 84 63 94.5 8400 15960
CHV-AK140NK2(NK3) +CHV-AK560NK2(NK3) 98.0 22.43 26.17 84 98 94.5 110.5 12600 18620
CHV-AK280NK2(NK3) +CHV-AK560NK2(NK3) 112.0 26.17 29.9 98 112 110.5 126 14700 21280
CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) 140.0 29.9 37.38 112 140 126 157.5 16800 26600
CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) 168.0 37.38 44.86 140 168 157.5 189 21000 31920
CHV-AK140NK2(NK3) +CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) 182.0 44.86 48.59 168 182 189 204.5 25200 34580
CHV-AK280NK2(NK3) +CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) 196.0 48.59 52.33 182 196 204.5 220.5 27300 37240
CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) 224.0 52.33 59.81 196 224 220.5 252 29400 42560
CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) +CHV-AK560NK2(NK3) 252.0 59.81 67.28 224 272 252 306 33600 51680
