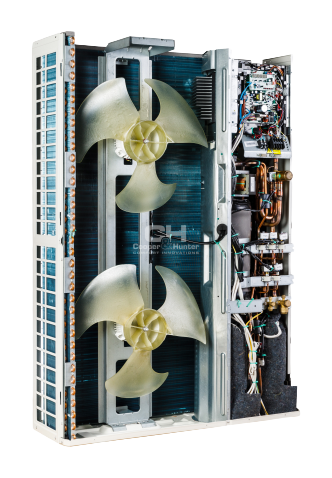

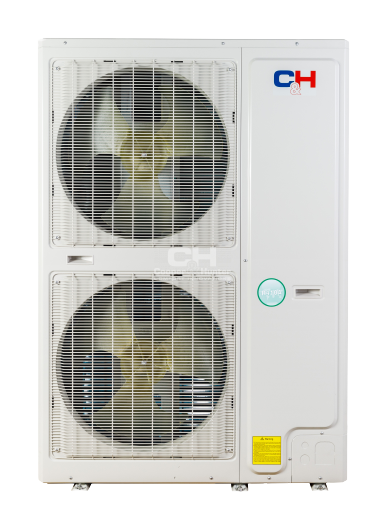

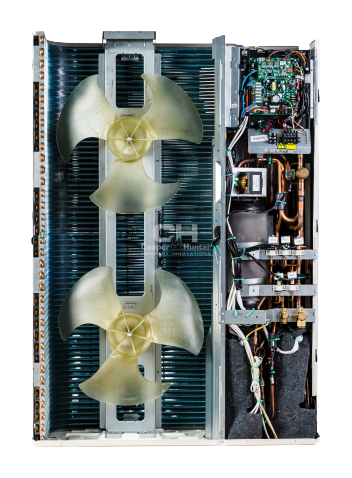

Agregat CHV5 Slim

Niemodułowe

Jednostki zewnętrzne CHV5 Slim to urządzenia o kompaktowych gabarytach z wyrzutem powietrza do przodu. CHV5 Slim to jednostki pracujące jako pojedyncze urządzenia o mocy do 33,5 kW. Jednostki mogą współpracować z dowolnymi urządzeniami wewnętrznymi CHV5 takimi jak kanałowe, kasetonowe, ścienne, przypodłogowe, konsole czy moduł AHU Kit. Zaletą systemów CHV są ponadto szerokie możliwości sterowania pilotami bezprzewodowymi, sterownikami naściennymi, kontrolerami centralnymi, z aplikacji WiFi czy poprzez BMS (w zależności od modelu jednostki w standardzie lub opcja). Układy CHV Slim mają zastosowanie głównie w średnich obiektach komercyjnych takich jak biura, restauracje czy sklepy. Ponadto układy cechują się szerokimi zakresami temperatur zewnętrznych pracy, wysoką wydajnością i energooszczędnością oraz łatwym projektowaniem w dedykowanym programie komputerowym VRF Selector Ultimate.

Sprężarka inwerterowa
Maksymalna wydajność 33,5 kW
Maksymalna liczba jednostek wewnętrznych 20 szt.
Praca w chłodzeniu do 52°C
Praca w ogrzewaniu do -20°C
Technologia komunikacji CAN
Czynnik chłodniczy R410A
Głębokość jednostki do 32 cm
Poznaj cechy i funkcje
Łatwa konserwacja

Konstrukcja urządzenia ułatwiająca czyszczenie i serwis.

Długa instalacja

Możliwość prowadzenia długich instalacji chłodniczych.

Kompaktowa konstrukcja

Urządzenie o niewielkich wymiarach ułatwiających transport i montaż.

Technologia I-Action

Technologia gwarantująca sprawną pracę kompresora nawet przy niskiej częstotliwości.

Technologia CAN

Urządzenie wykorzystujące nowoczesną i niezawodną technologię komunikacji CAN.

Automatyczne adresowanie jednostek

Automatyczne wyszukiwanie i adresowanie jednostek przy pierwszym rozruchu.

Prosty automatyczny pierwszy rozruch

Automatyczny i łatwy do przeprowadzenia pierwszy rozruch systemu po zakończeniu montażu.

Czynnik R410A

Urządzenie napełnione czynnikiem chłodniczym R410A

Funkcja oszczędzania energii

Kiedy funkcja ta jest aktywna, ustawienia temperatury są dostępne w ograniczonym zakresie, by oszczędzać energię

Sprężarka inwerterowa

Urządzenie z energooszczędną sprężarką inwerterową z regulacją wydajności.

Ogrzewanie do -20°C

Możliwość wydajnego ogrzewania do -20°C.

Tryb nocny

Możliwość pracy z ograniczonym poziomem ciśnienia akustycznego w godzinach nocnych.

Tryb cichej pracy

Możliwość pracy urządzenia z obniżonym poziomem ciśnienia akustycznego.

Auto restart

Uruchomienie urządzenia z zapamiętanymi nastawami po zaniku zasilania.

Autodiagnoza

Automatyczne wykrywanie usterek oraz komunikowanie błędów odpowiednimi kodami.

Start przy obniżonym napięciu

Bezpieczne uruchomienie urządzenia przy obniżonym napięciu zasilania.

Zabezpieczenia pracy

Urządzenie wyposażone w funkcje i technologie gwarantujące niezawodność działania oraz zabezpieczające podzespoły.

Inteligentny system odszraniania

Automatyczne i inteligentne odszranianie urządzenia przez odwrócenie obiegu.

Integracja BMS (Opcja)

Możliwość opcjonalnego zdalnego kontrolowania pracy i sterowania urządzeniem.

Sterowanie centralne

Możliwość centralnego sterowania wieloma urządzeniami ze sterownika naściennego.

Sterowanie centralne (Opcja)

Możliwość sterowania wieloma urządzeniami jednocześnie za pomocą opcjonalnego centralnego sterownika.

Blokada trybu pracy

Możliwość zablokowania chłodzenia lub ogrzewania z poziomu płyty głównej jednostki zewnętrznej.

Cennik
Nazwa wariantu Kolor Cena (Netto)
CHV-5S224SNMX2 - Na zapytanie
CHV-5S280SNMX2 - Na zapytanie
CHV-5S335SNMX2 - Na zapytanie
Dane techniczne
Model CHV-5S224SNMX2 CHV-5S280SNMX2 CHV-5S335SNMX2
Wydajność
Chłodzenie kW 22.4 28.0 33.5
Grzanie kW 24.0 30.0 35.0
EER kW/kW 3.66 3.60 3.60
COP kW/kW 4.90 4.90 4.90
Przepływ powietrza m³/h 8000 11000 11000
Poziom ciśnienia akustycznego dB(A) 74 74 76
Zasilanie V/faza/~Hz 380V/3/50 380V/3/50 380V/3/50
Zużycie energii
Chłodzenie kW 6.12 7.78 9.57
Grzanie kW 4.90 6.12 7.14
Prąd znamionowy
Chłodzenie A 10.9 13.9 17.1
Grzanie A 8.8 10.9 12.8
Maksymalne zużycie energii kW 9.60 12.50 13.70
Maksymalny prąd A 17.2 22.4 24.5
Sprężarka typ Rotacyjna Scroll Scroll
Ilość sprężarek szt 1 1 1
Zakres pracy
Chłodzenie °C -5~52 -5~52 -5~52
Grzanie °C -20~27 -20~27 -20~27
Ilość czynnika kg 5.5 7.1 8.0
Maksymalna ilość jednostek wewnętrznych jedn. 13 17 20
Średnica rury
Ciecz mm(cal) Ø19.05 (3/4") Ø22.2 (7/8") Ø25.4 (1")
Gaz mm(cal) Ø9.52 (3/8") Ø9.52 (3/8") Ø12.7 (1/2")
Wymiary(szer. x głęb. Xwys.) netto mm 940x320x1430 940x460x1615 940x460x1615
Wymiary(szer. x głęb. Xwys.) brutto mm 1038x433x1580 1038x578x1765 1038x578x1765
Waga netto kg 133 166 177
Waga brutto kg 144 183 194
Pliki do pobrania
Karta gwarancyjna
Tylko dla zalogowanych do Strefy Instalatora
Protokół reklamacyjny
Tylko dla zalogowanych do Strefy Instalatora
Instrukcje serwisowe
Tylko dla zalogowanych do Strefy Instalatora
Kody błędów
Tylko dla zalogowanych do Strefy Instalatora
Trójniki
Tylko dla zalogowanych do Strefy Instalatora
TSG
Tylko dla zalogowanych do Strefy Instalatora
Rysunki
Tylko dla zalogowanych do Strefy Instalatora
Instrukcja uruchomieniowa
Tylko dla zalogowanych do Strefy Instalatora
